产品概述：

　　NSE系列高速板链斗式提升机广泛应用于提升粉状和小颗粒状物料。NSE系列高速板链斗式提升机共有六种基本型号：NSE100型、NSE200型、NSE300型、NSE400型、NSE500型、NSE600型，每种型号根据输送物料的不同可选择不同的提升速度。

　　特点：

　　1、输送能力大，提升范围广。提升量为100-1000立方米每小时。不仅能提升一般粉料、小颗粒料，而且可提升磨琢性较大的物料，要求料温低于200℃

　　2、驱动功率小。采取流入式喂料、诱导式卸料，大容量的料斗密集型布置。在物料提升时几乎无回料和挖料现象，因此比环链提升机节省功率30%。

　　3、使用寿命长。提升机的喂料采取流入式，无需用斗挖料，材料之间很少发生挤压和碰撞现象，本机在设计时保证物料在喂、提升和卸料时少有撒落，减少了机械磨损。采用板链式高强度耐磨输送链，延长了链条和料斗的使用寿命。

　　4、密封性好，环境污染少。运行性能好。先进的设计原理和加工方法，保证了整机运行的可靠性。

　　5、结构刚性好，精度高。操作、维修方便，易损件少，综合成本低。

　　结构组成：

　　NSE板链式斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。

　　运行部件--由料斗和套筒滚子链组成。

　　驱动装置--由驱动平台、驱动组合、传动链组成。驱动组合分为两种：

　　①链传动：通常由ZSY硬齿面减速机(或JZQ减速机)、YOX液力偶合器、Y系列电机、XWD减速机、电磁离合器(或手动离合器)组成；

　　②直联：采用直交轴硬齿面减速机与提升机主轴直联，Y系列电机与减速机之间#用偶合器(联轴器)联接。

　　驱动装置分左装和右装两种。分别与提升机左、右装对应。

　　左装：为人面对进料口，驱动装置组合在左侧。

　　右装：为人面对进料口，驱动装置组合在右侧。

　　上部装置--有上部机壳、上罩、卸料口(装有防回料板)、头轴装配、逆止器等部件。

　　中部机壳--分为与上部装置联接的带支撑中间节、带检视门中间节、标准中间节（均为3.0米高）和非标准中间节。

　　下部装置--包括下部机壳、进料口、尾轴装配、张紧装置，并有旋转探测仪、料位开关供选配。

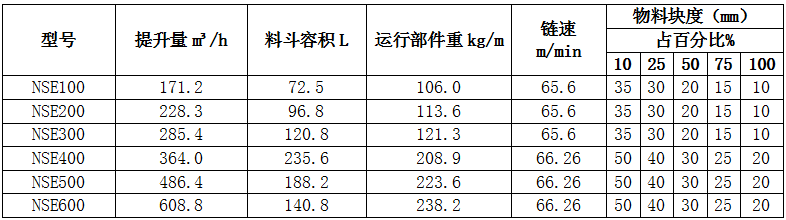

　　技术参数表：
